GPS Tracker – mod.GPS103 (TK103) (GPS103-A)

E’ un localizzatore GPS a basso costo, che unisce alla tecnologia GPS, quella del GSM.
Il funzionamento del dispositivo ruota intorno agli SMS, che si usano per ricevere le informazioni sulla posizione e per controllare tutte le funzioni del localizzatore. All’interno infatti è alloggiata una scheda SIM, la quale risponderà via SMS ai comandi inviati, sempre via SMS. (è possibile l’utilizzo anche con connessione GPRS).

Il localizzatore comunica la propria posizione con le coordinate (longitudine e latidudine) che possono essere inserite in Google Maps, ed un link da utilizzare direttamente con il browser del telefono cellulare.

Può essere utilizzato per conoscere, in tempo reale, la posizione di autovetture, motocicli, etc…

Oltre a questo il dispositivo offre molte altre funzioni utili per la localizzazione ed il controllo in tempo reale. E’ un dispositivo utilizzabile anche in campo aziendale per soluzioni legate alla logistica ed alla sicurezza.

Le funzioni disponibili lo rendono adattissimo per essere utilizzato come  allarme per auto.

Significato LED:

– rosso acceso: NO segnale di rete GSM;

– rosso intermittente (1 x sec): rete GSM ok, il localizzatore funziona in modalità GSM;

– rosso intermittente (1 ogni 3 sec): il localizzatore funziona in modalità GPRS;

– verde acceso: segnale GPS ok;

– verde spento: NO segnale GPS.

Sopra si vedono alcune immagini relative alla dotazione. A sinistra le due antenne: GSM e GPS.

Al centro, il microfono. In modalità monitor serve per ascoltare ciò che accade all’interno dell’abitacolo del veicolo.

A destra, la cavetteria. Il pulsantino rosso serve per resettare il modulo GSM e GPS, ed il pulsante rettangolare molto sottile, visibile anche nelle foto sotto, è il pulsante di SOS.

Chiamando il localizzatore per 10 volte, in assenza di numero MASTER già impostato, il numero chiamante viene aggiunto quale MASTER.

Tramire gli SMS inviati dal numero master è possbile inserire nuovi numeri autorizzati.

Nella tabella sotto vengono riepilogate le funzioni impostabili tramite sms.

Funzioni SMS
richiesta risposta GPS Tracker descrizione
begin+password begin OK impostazioni di fabbrica
password+vecchia password+spazio+nuova password password OK cambio password
admin+password+spazio+numero telefono admin OK numero autorizzato
noadmin+password+spazio+numero telefono cancella numero autorizzato
fix030s005n+password imposta auto track: invia coordinate ogni 30 secondi, per 5 volte (attenzione, è necessario un intervallo >20 secondi)
fix030s***n+password imposta auto track: invia coordinate ogni 30 secondi, sempre
nofix+password cancella impostazioni di auto track
address+password indirizzo riceve l’indirizzo completo (via, numero civoco, città, stato). E’ necessario avere configurato la connessione GPRS.
monitor+password monitor ok! passa alla modalità monitor (ascolto audio all’interno del veicolo)
tracker+password tracker ok! passa alla modalità tracker (default)
stockade+password+space+latitudine,longitudine;
latidudine,longitudine
vedi allarmi imposta un ‘recinto’. Il localizzatore segnalerà un allarme quando il veicolo esce dal recinto virtuale
nostockade+password cancella impostazioni recinto virtuale
move+password move OK imposta allarme movimento. Scatta l’allarme se il veicolo si sposta di oltre 200 metri.
Nota: il veicolo deve essere fermo da almeno 3 minuti.
nomove+password cancella impostazioni move
speed+password+space+080 speed OK! imposta allarme velocità, in Km7h. Scatta l’allarme quando il veicolo supera la velocità impostata.
Nota: Impostare velocità >30Km/h, per evitare falsi allarmi.
nospeed+password cancella impostazioni speed
stop+password Stop engine Succeded Ferma il motore
resume+password Resume engine Succeded Annulla il comando di spegnimento motore
arm+password Tracker is activated
– oppure:
set up fail!
Attiva gli allarmi impostati.
E’ necessario che il motore sia spento.
disarm+password Tracker is deactivated Disattiva allarmi.
silent+password silent ok! Modo silenzioso. La sirena non suona mai, ma l’sms viene inviato ugualmente.
loud+password loud ok! disattiva il modo silenzioso.
check+password Power: ON
Battery: HIGH
GPS: OK
ACC: Off
Door: Off
GSM signal 1-32
Fornisce un resoconto generale sullo stato.
reset+password reset ok Reset del modulo GSM e GPS
imei+password imeixxxxxxx restituisce le 15 cifre del numero IMEI
time+space+zone+password+space+1 time OK Imposta il fuso orario +1
APN+password+space+ibox.tim.it APN OK Imposta l’APN per la connessione GPRS
up+password+space+user+space+password user, password ok! Imposta nome utente e password per la connessinoe GPRS. In Italia generalmente non vengono richiesti.

La tabella sotto indica le possibili situazioni di allarme del tracker.

Allarmi
Tipo SMS destinatario
Livello batteria basso low battery+latitudine/longitudine tutti i numeri autorizzati, ogni 3 minuti
Alimentazione interrotta power alarm+latitudine/longitudine ”, ogni 3 minuti
SOS help me!+latitudine/longitudine ”, ogni 3 minuti
Sforamento recinto stockade!+geo-info ”’, ogni 3 minuti
Movimento move+geo-info ”, ogni 3 minuti
Velocità speed+vel!+geo-info ”, ogni 3 minuti

La tabella sotto indica le possibili situazioni di allarme del tracker quando questo si trova in modalità ARMED. Queste situazioni implicano l’entrata in funzione di una sirena, qualora sia installata e collegata.

Allarmi su stato Tracker Activated
Tipo SMS destinatario
Porta aperta – la sirena suona per 30 secondi ogni minuto Door alarm+latitudine/longitudine tutti i numeri autorizzati, ogni 3 minuti
Sensore attivato – la sirena suona per 30 secondi ogni minuto Sensor alarm+latitudine/longitudine
Quadro acceso ACC alarm+latitudine/longitudine

Configurando il tracker in modalità GPRS e configurando il software fornito con il CD –  si chiama GPSTracker – è possibile seguire la posizione in tempo reale.
Il software, insieme al tracker in modalità GPRS, può essere utile in campo aziendale, in presenza di un ampio parco mezzi da gestire e coordinare.

AGGIORNAMENTO – 16 NOVEMBRE 2010

Domanda giunta via email:
 “Ciao, volevo sapere se nelle specifiche tecniche è riportato il consumo, così da capire se può andare bene su uno scooter con batteria da  10Ah.

Cordiali Saluti.”

 Tra le specifiche non viene indicato l’assorbimento. Si fa cenno esclusivamente alla batteria tampone, che è una cella Li-ion 3.7V da 800mAh.

Comunque ho misurato l’assorbimento con un tester.
In standby, alla tensione di 13.8V il localizzatore assorbe circa 90 mA (100mA a 12V). L’assorbimento sale a 120/140 mA, solo per qualche secondo in caso di invio/ricezione di sms.

Facendo qualche calcolo, credo che una batteria da 10Ah possa resistere tranquillamente per circa 3 giorni.

 Lo calcolo così. Considero il 70% della capacità massima, quindi 7Ah.

 0.1 Ah è l’assorbimento del localizzatore in standby.

durata  = 7 / 0.1 = 70 ore / 24 = 2.91 giorni.

Eseguendo un calcolo analogo ipotizzando l’uso di una batteria da auto da 60Ah, si stima un’autonomia di oltre 17 giorni, sufficiente per la quasi totalità delle esigenze.
In caso di soste prolungate – è solo un’idea – è possibile utilizzare un piccolo pannello solare da 12V – se ne trovano a poco prezzo – sufficiente a reintegrare la carica della batteria e prolungarne la durata.

AGGIORNAMENTO – 03 FEBBRAIO 2011

Questo è il contenuto del mini cd fornito col tracker (manuale e programma):

GPSTracker

CVPL-G204-A_CVPL-G204-B User Manual, il nome è differente ma il prodotto è identico;

Software Platform User Manual

AGGIORNAMENTO – 04 MARZO 2011

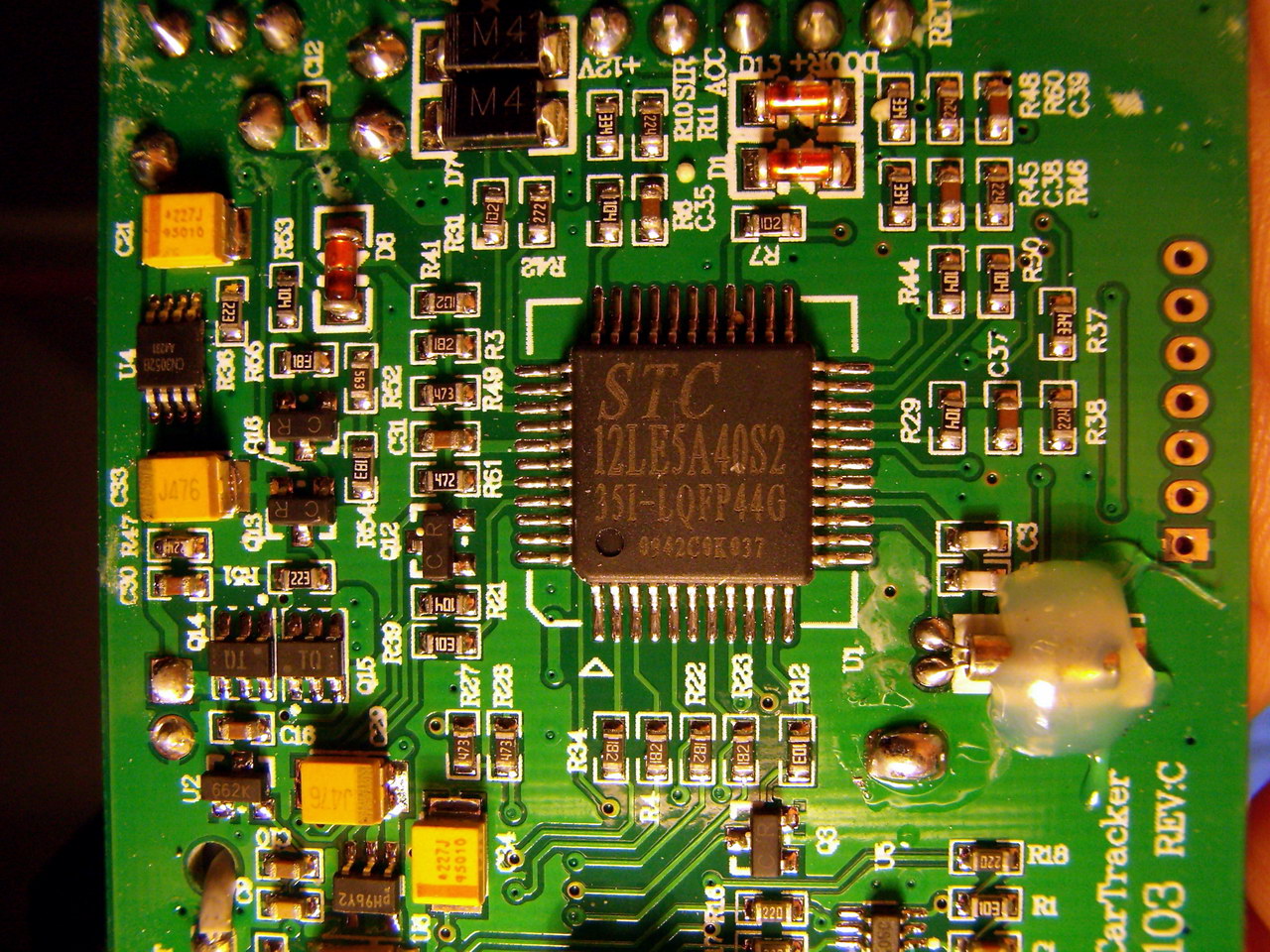

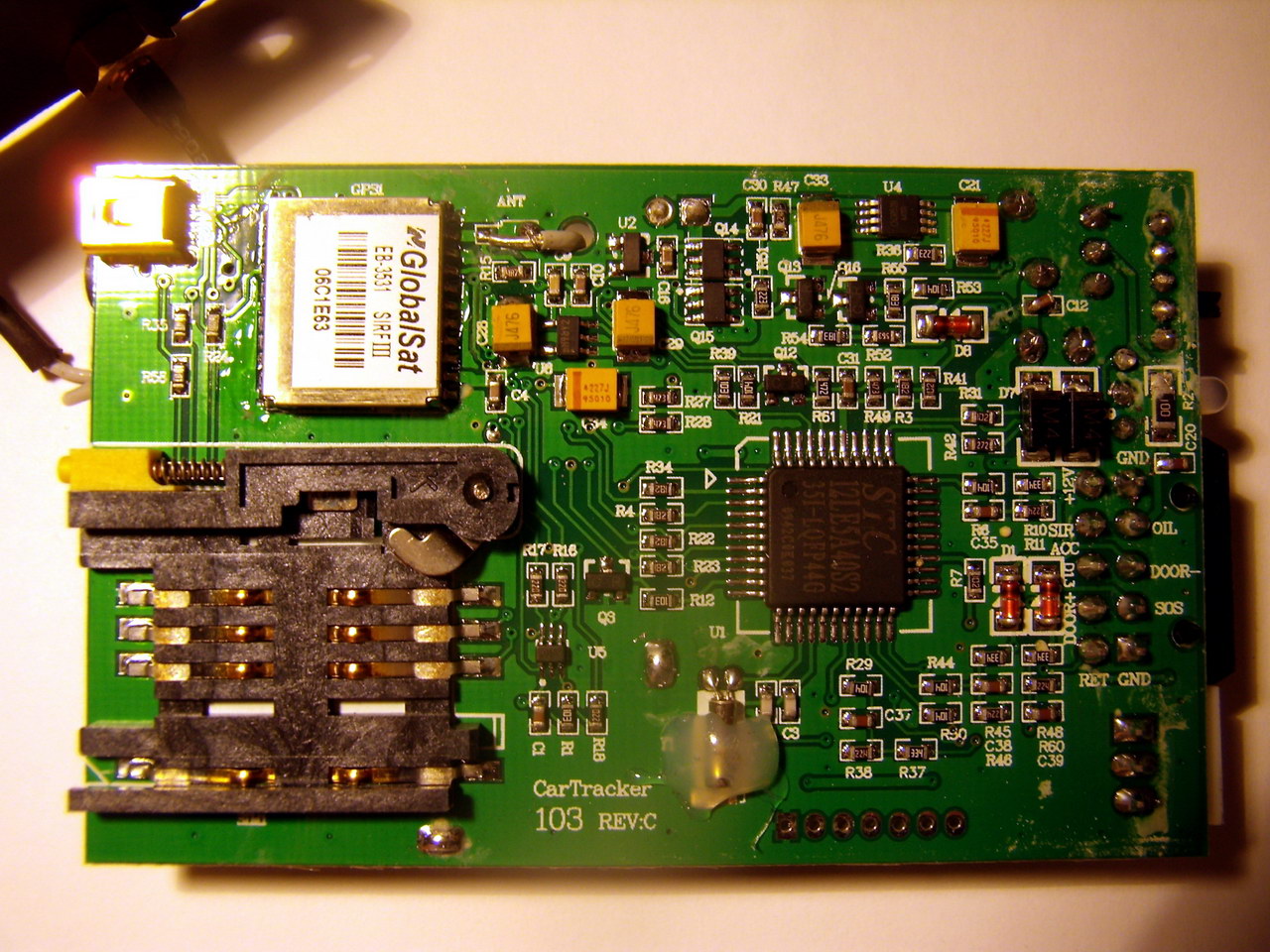

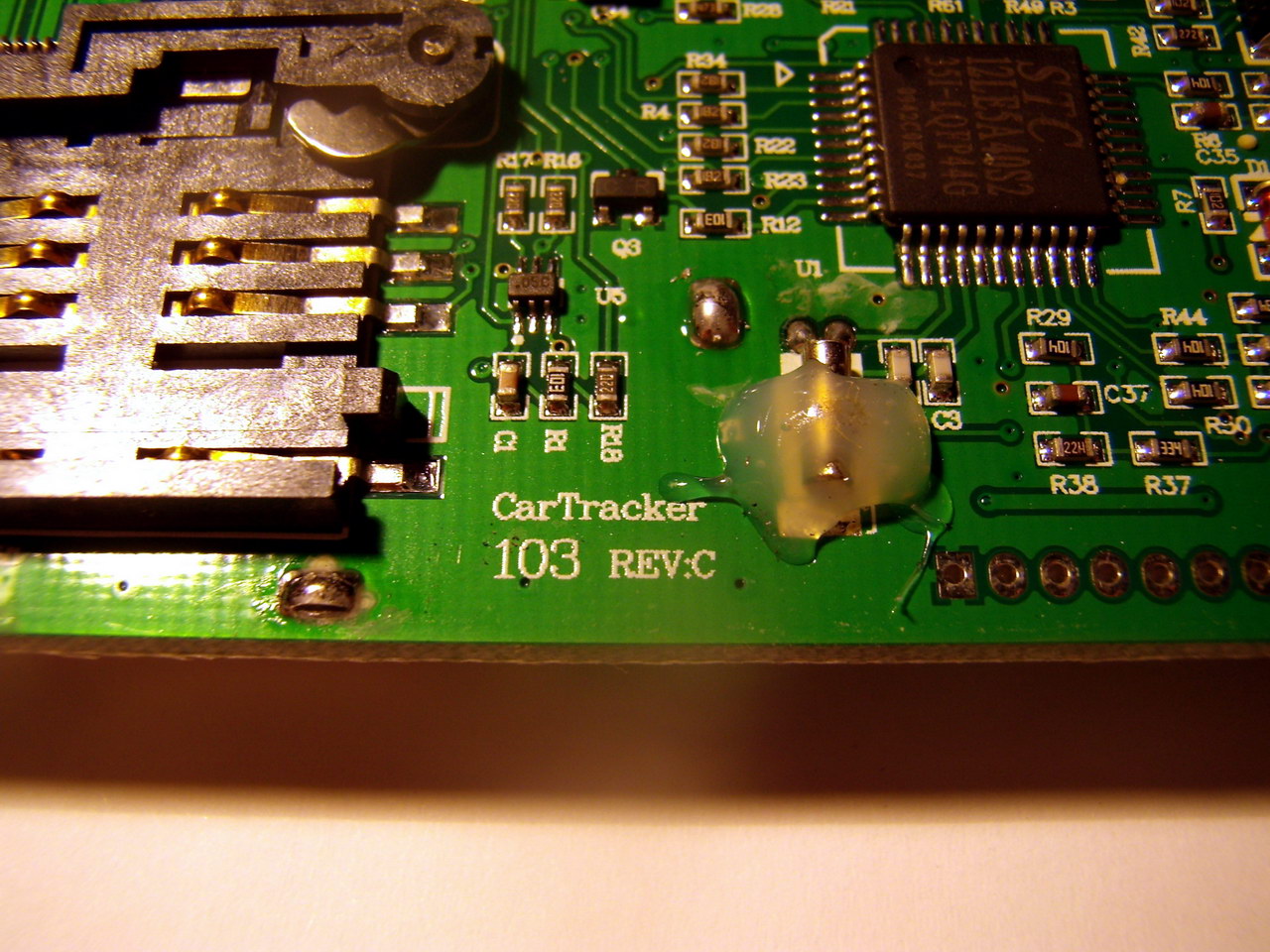

Di seguito alcune immagini della scheda elettronica del tracker 103:

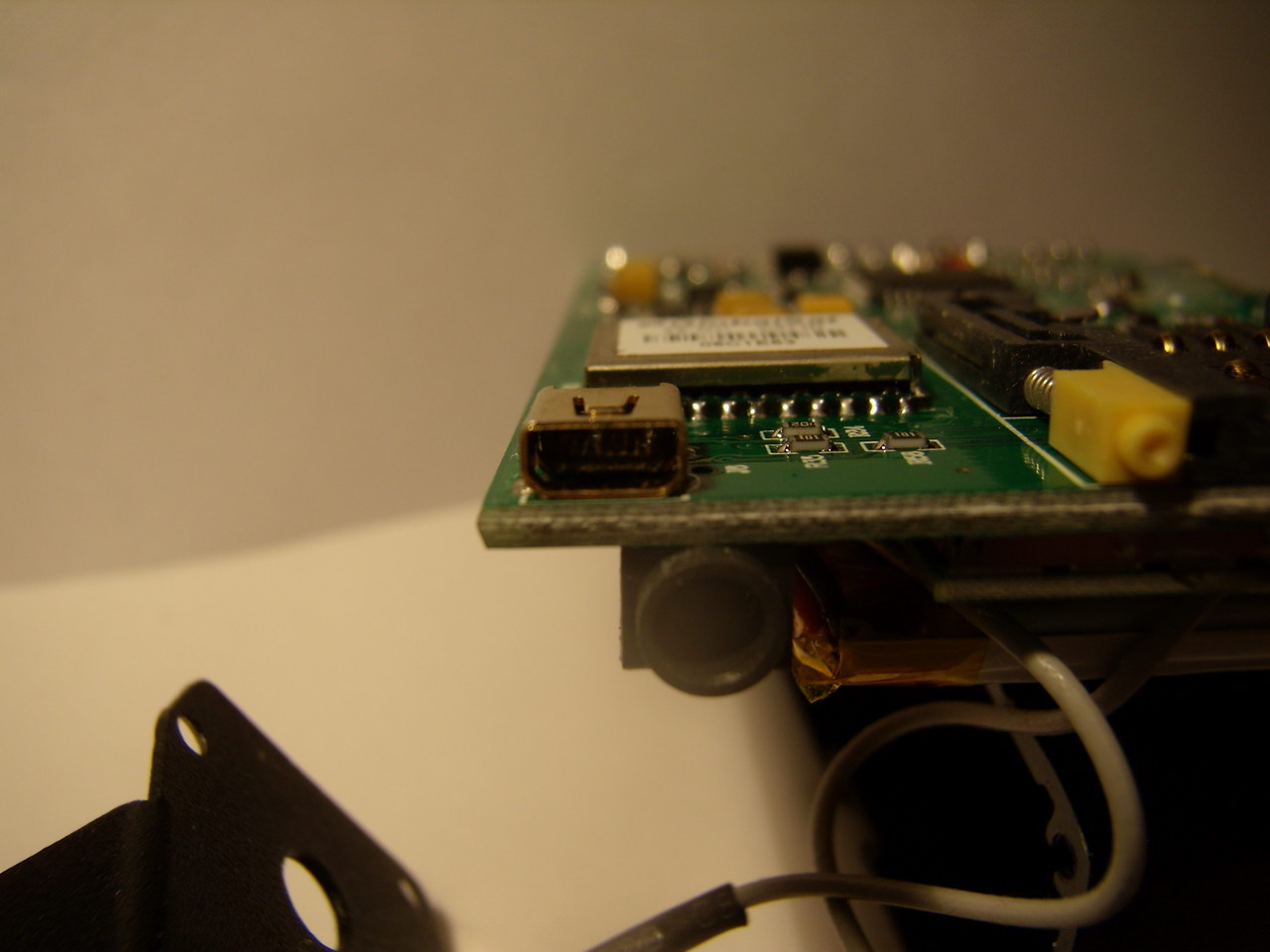

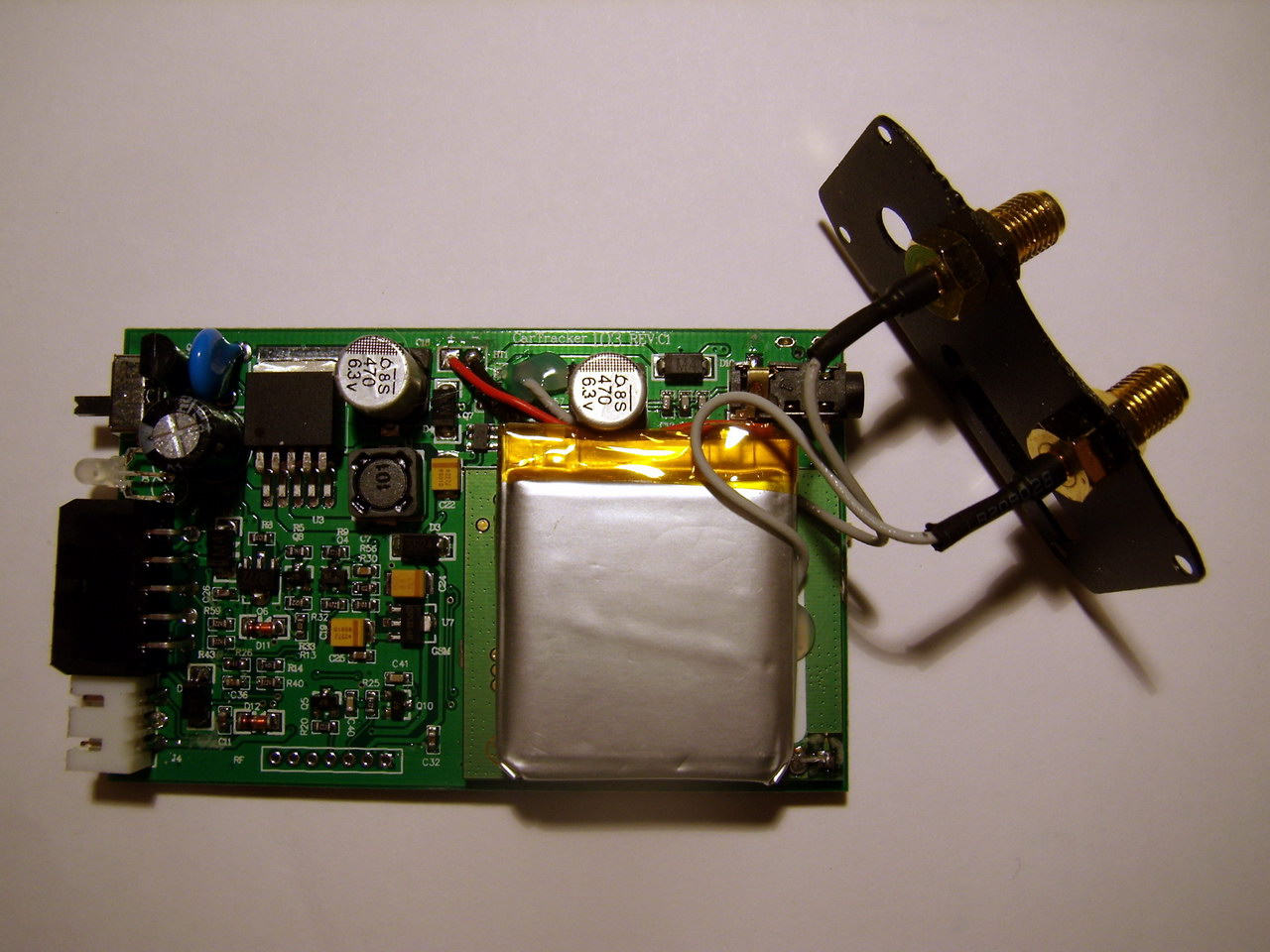

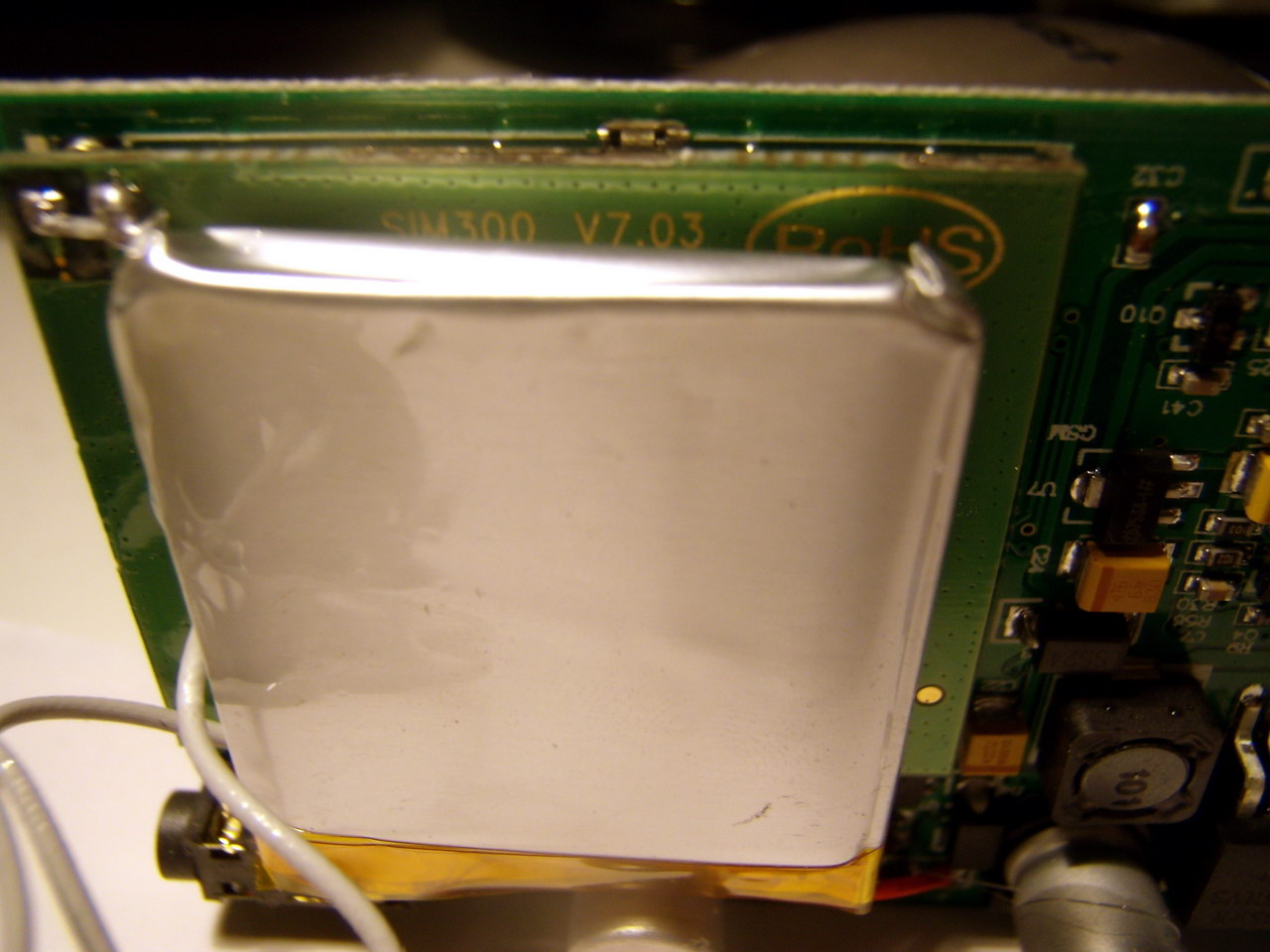

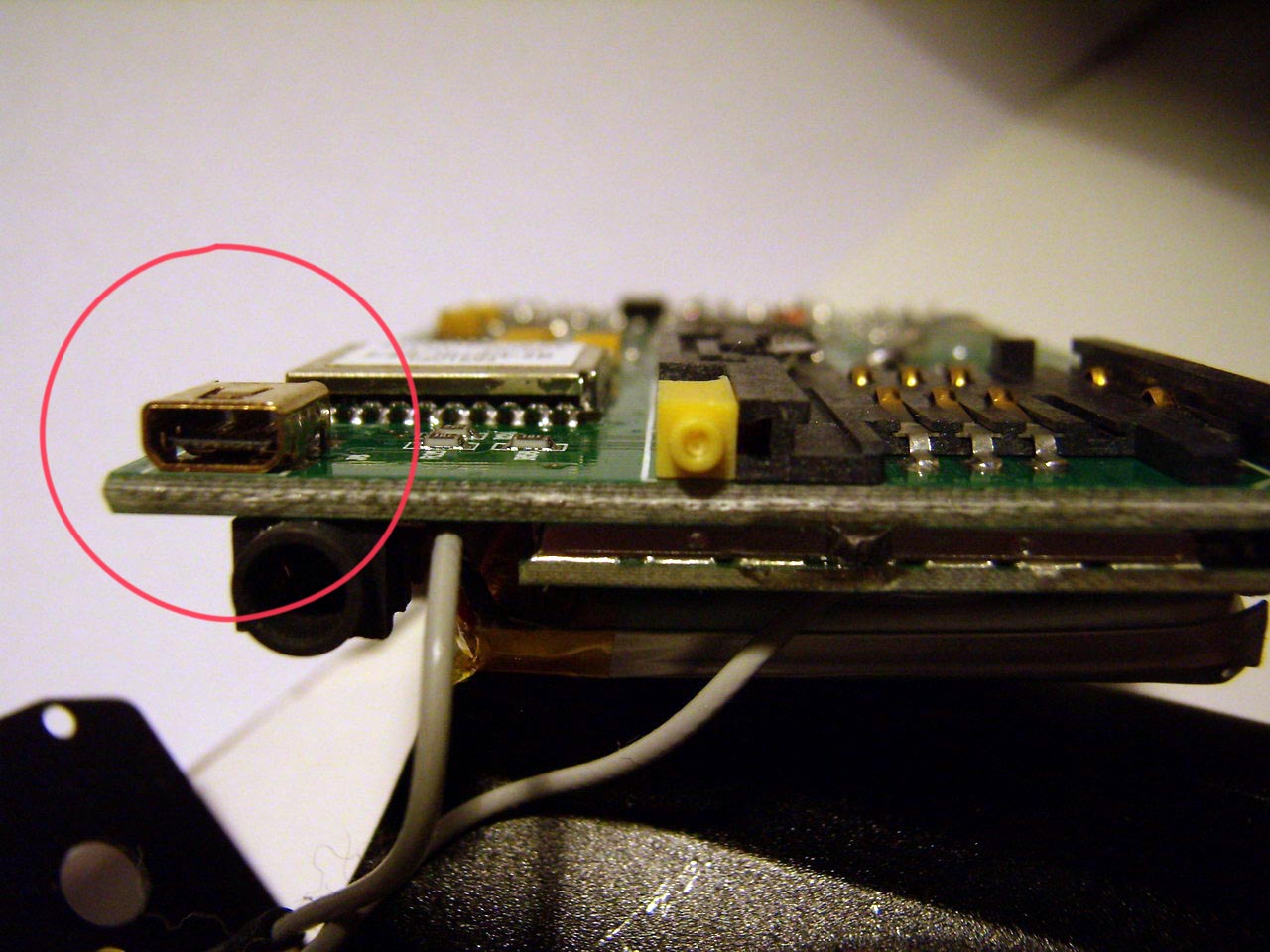

Nelle foto si nota il connettore credo microSD e la batteria LiPo, il microcontrollore STC 12LE5A40S2 (della famiglia 8051), il modulo GPS GlobalSat SIRFIII ed il modulo telefono Tri-band GSM/GPRS SIM300.

(Ho aggiunto qualche link ad informazioni sui componenti citati, trovate in rete)
